什么是超聲波流量計

超聲波流量計是一種非接觸式測量流速的方法。它們是固定在管道外部的夾緊裝置，可以在不損壞傳感器的情況下測量腐蝕性液體。為了支持水泥/混凝土管道或帶有此類材料襯里的管道，超聲波流量計也研發了插入式安裝方式。



超聲波流量計屬于什么流量計

超聲波流量計有分為兩種不同應用場景的流量計，多普勒流量計和時差法流量計，兩款采用不同的技術方式，實現每個功能。多普勒流量計通常又稱明渠流量計，只能測量有雜質的液體，且精度較低，我們常用的外夾式、插入式超聲波流量計都是時差法超聲波流量計。



超聲波流量計的工作原理

多普勒法超聲波流量計

多普勒超聲波流量計測量的液體必須有顆?；驓馀莶拍芊瓷涑暡ㄐ盘?hào)。必須考慮固體或氣泡的濃度和大小的下限，不能低于一個最小值，并且液體必須以足夠高的速度流動以保持固體懸浮。

當傳輸?shù)桨哂羞@種不連續性的流動液體的管道中時，超聲波脈沖或波束會從它們反射，頻率的變化與液體的流速成正比。因此，多普勒超聲波流量計根據不連續點的速度而不是液體的速度計算流速。

時差法超聲波流量計

與多普勒方法相反，使用時差法(渡越時間)方法的過程中的流體不應有顆?；驓馀?。通常，仍然允許測量液體的氣泡和顆粒不能超過最大值。

采用時差法的超聲波流量計有兩個傳感器，可以兼顧發送和接收信號。在零流量下，兩個傳感器之間不會有傳輸時間延遲，它們會不停地發送和接收信號。

當管道中有水流時，沿被測液體流向發射信號的傳感器將比逆流發射信號的傳感器更早收到傳輸?shù)男盘?hào)。如果您知道傳感器之間的距離，則可以根據傳輸時間的差值計算出流速的值。



超聲波流量計精度

現在市場上超聲波流量計的精度參差不齊，大部分都是±1.0%~±2.0%之間的，還有一部分標識為±0.5%，但實際上很難做到到這個范圍，需要不停的測試優化才能達到。

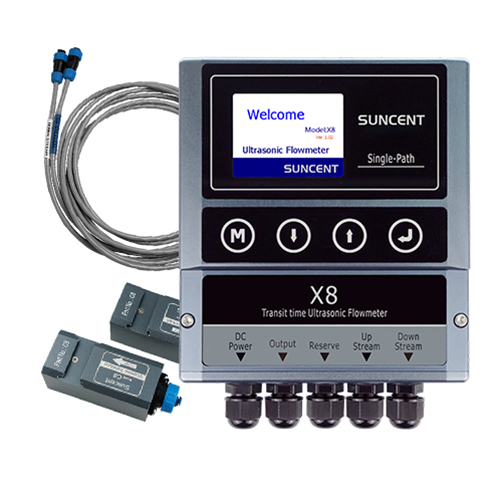

深圳迅昇精度±0.5%的流量計支持在國家計量院檢測，無需反復調整，外夾式/插入式/便攜式均能支持精度±0.5%，詳細可搜索SUNCENT-X8外夾式超聲波流量計，訪問官網m.5iapk.cn咨詢我們。



超聲波流量計的測量方法

外夾式超聲波流量計

外夾式安裝不接觸被測液體，配管外側測量，流量傳感器上的管夾不會直接接觸流體。避免了對流體的污染，可滿足食品、醫學、化學、生物等特殊要求。

而且不會切管，意味著不會損壞管道。所以只有管道狀況良好，流量計在安裝上就不會提供泄漏的可能性。這個優點更適用于強酸、強堿、中毒、腐蝕性液體等。

插入式超聲波流量計

插入式安裝相對于外夾式穩定性更高，且支持外夾式無法測量的水泥/混凝土管道或帶有此類材料襯里的管道，解決了超聲波流量計特殊管道測量的苦惱。

但是插入式超聲波流量計安裝需要在管道開孔，會破壞管道的一體性，所以插入式超聲波流量計更適合希望數據穩定，特殊管道的客戶。



超聲波流量計安裝注意事項

請記住，超聲波流量計可以進行復雜和簡單的測量。您可以在市場上找到專門用于托管應用和其他高風險測量的復雜版本。您可能需要其他設備來支持它的過程數據，例如壓力、溫度和氣體成分，以保持其準確，但它可以完成這項工作。

在購買外夾式超聲波流量計之前，您必須知道管道的厚度、材料和被測液體，并確保沒有結垢。不過，您可以咨詢深圳迅昇SUNCENT超聲波流量計客服，我們將為您參考并給您選型。



超聲波流量計多少錢一臺

很多用戶的第一印象可能是先進的超聲波流量計總是價格高，單價可能高于機械流量計。但加上安裝費、壽命和維護費，它的總成本并不高，甚至更低。超聲波流量計不是和消耗品，一臺優秀的超聲波流量計使用壽命至少是8~10年。

而且作為推進超聲波流量計主要參與者，我們一直在努力降低超聲波流量計的價格。現在經過二十幾年的沉淀，我們自豪地宣布，我們做到了。如果您有興趣，請隨時與我們聯系。
